Alrelais seingestel van het station Ninove

62

Bij een alrelais seingestel worden door middel van mechanische handelingen (bijvoorbeeld een knop die wordt ingedrukt) impulsen van een relaiszaal naar een spoorstroomkring gestuurd. Deze stroomkring kan verbonden zijn met een sein of wissel en ze zo in de gevraagde positie zetten, of bijvoorbeeld een voorbijrijdende trein detecteren.

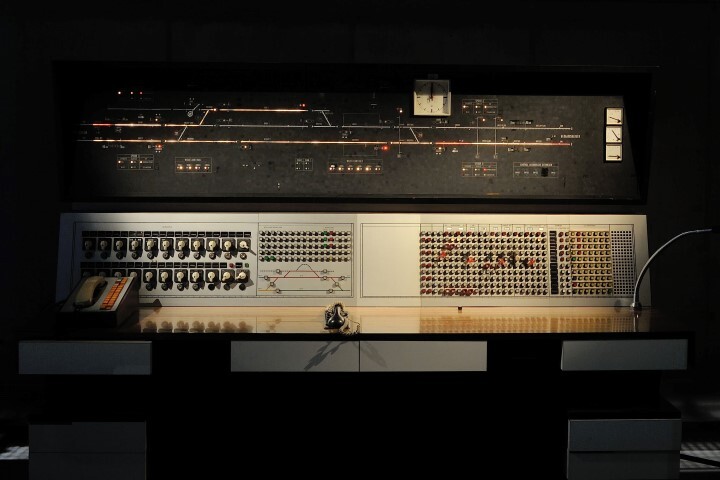

Bovenop de bedieningstafel zien we een optisch controlebord (OKB), waarop een overzicht van het spoorwegnetwerk wordt weergegeven, met de standen van de wissels en de posities van de seinen die door het seingestel bediend worden. De witte lijnen beelden de aangelegde reiswegen of wisselstraten uit, een rode lijn staat voor secties die bezet zijn door een trein. De witte en rode lampjes dienen ter controle van de wisselpedalen en de seinen.
Op de bedieningstafel zien we tenslotte een microfoon die gebruikt werd om mededelingen om te roepen in het station.
Dit seingestel is afkomstig van de seinpost Blok 8 in station Ninove. Het werd in dienst gesteld in 1982. De bediening werd echter al vlug van op afstand overgenomen door Blok 5 in Denderleeuw.

seingestel alrelais, station Ninove

vermoedelijk 1982

x

hout, metaal, kunststof

• breedte: 211 cm
• diepte: 67 cm
• hoogte: 185 cm
