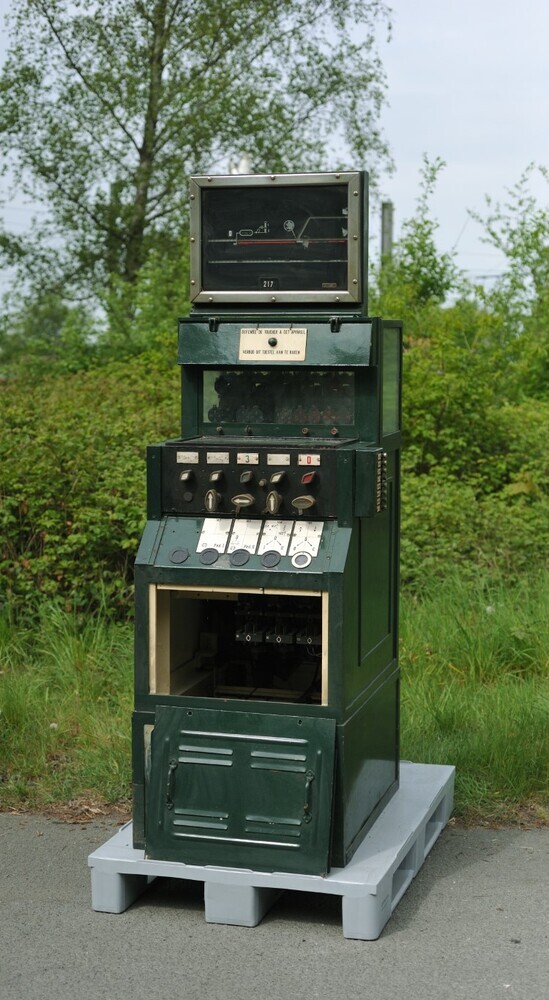

Centraal toestel voor elektrische bediening van seinen en wissels type ACEC

4167

De elektrische seinposten van het type ACEC bediende seinen en wissels door middel van een koppelingsysteem op basis van metalen latten die in elkaar konden schuiven. De positie van de latten sloot of opende een spoorstroomkring waardoor de wissel en het sein in de gevraagde positie werden gezet. Deze latten werden verschoven door middel van krukken: groen voor de reisweg te vergrendelen, rood voor de bediening van de seinen. De reisweg werd weergegeven op het optisch controlebord bovenaan: witte lijnen voor de aangelegde reiswegen en rode lijnen voor de secties die bezet zijn door een trein.

z.d.
